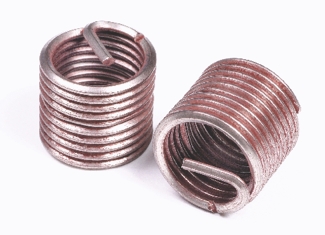

Filets rapportés “AMECOIL” autofreinant.

Filet rapporté Amecoil à frein de vis
AMECA, fabricant, développe et améliore et élargit ses gammes de filets rapportés standards et SR, de même  que sa gamme autofreinante.

Cette dernière correspond en tous points à la gamme classique, le frein de vis étant obtenu par la déformation polygonale d’une ou plusieurs spires du filet rapporté .

Cette déformation provoque un puissant serrage sur les flancs du filet de la vis et annule les effets de dévissages provoqués par des contraintes dynamiques, des vibrations, des charges thermiques. Les couples de freinage obtenus étant comparables aux valeurs indiquées dans la norme ISO 2320.

Le filet taraudé autofreinant inox est reconnaissable à sa couleur rouge.
filet rapporté ameca




perçage pour filet rapporté taraudage pour filet rapporté pose du filet rapporté pose filet rapporté temps réduite rupture de l'ergot du filet rapporté filet rapporté posé

Perçage

De +0,1 à +1 du diamètre nominal de la vis. Chanfrein ≤ au diamètre du taraud.

Taraudage

Réalisé avec le taraud AMECOIL.

Pose

Avec les outils de la gamme classique…

… ou ceux de la gamme SR, pour un temps de pose encore plus réduit.

Rupture
de l'ergot
d'entraînement

Avec le rupteur AMECOIL à frapper ou à déclenchement automatique.

Filet posé





Spécialisées en filet rapporté depuis 30 ans, la production et la R&D intégrée d’AMECA permettent de réaliser toutes solutions de fixations mécaniques standards, sur-mesure, simples ou complexes. Pour les applications les plus exigeantes, la qualité des filets rapportés est le fruit de l’expérience de la rigueur et de l’esprit d’innovation.

Le filet rapporté est fabriqué à partir d’un fil de section losange et forme deux filetages concentriques de haute précision, l’un interne, l’autre externe.Chaque filet comporte, à l’une de ses extrémités,  un ergot d’entraînement permettant une pose rapide du filet.

Utilisé dans tous les secteurs de l’industrie, le filet rapporté AMECOIL standard ou autofreinant apporte la tenue exigée pour des assemblages de qualité. AMECA dispose des meilleures certifications. Indesserrable, le filet monté permet une répartition régulière des charges. Il résiste à la corrosion, n’est pas sujet à l’usure prématurée.

Les filets rapportés AMECOIL présentent de nombreux intérêts :
• Indesserables
• Répartition régulière des charges
• Résistance à la corrosion et autres agressions
• Réduction des bossages
• Résistance à l’usure prématurée
• Simplification des systèmes de freinage

AMECA fournit l’outillage de pose, notamment pour le taraudage et la pose. Les accessoires permettent en manuel ou en automatique de rompre l’ergot d’entraînement du filet ou de retirer le filet rapporté dans le cas d’une mauvaise implantation.

Ce savoir-faire reconnu en filet rapporté permet à AMECA de se développer à l’international en apportant ses solutions innovantes dans tous les pays.

Applications

Les filets rapportés AMECA disposent d'une qualité et d'une robustesse permettant toutes les applications.  La gamme AMECA des filets rapportés standards SR ou autofreinants permet en effet de présenter le produit le mieux adapté à chaque application. Les outils de pose, manuels ou motorisés facilitent la pose. Le filetage femelle réalisé assure une résistance à l'arrachement nécessaire à la plus grande part des applications.

Les filets rapportés AMECA sont utilisées dans les secteurs de l'automobile de l'aéronautique et du spatial, notamment dans les boites de transmissions et dans les fixations nécessitant un démontage et un remontage fréquent.

Les machines et équipements soumis à des démontages fréquents pour des opérations de maintenance ou autre, certains appareils électriques ou pneumatiques appliquent la rechnique du filet rapporté.



COUPLE DE FREINAGE
Dimensions Maxi
1er vissage
Mini
1er dévissage
Mini
5e dévissage
M3 0,43 0,12 0,08
M4 0,90 0,18 0,12
M5 1,60 0,29 0,20
M6 3,00 0,45 0,30
M8 6,00 0,85 0,60
M10 10,5 1,50 1,00
M12 15,8 2,30 1,60
M14 24,0 3,30 2,30
M16 32,0 4,50 3,00
M20 54,0 7,50 5,30
M24 80,0 11,5 8,00
Valeurs en Nm extraites de ISO 2320 (Vis classe 8)

CARACTÉRISTIQUES GÉNÉRALES
Matière Température
maximale
d’utilisation*
Options de revêtements
de surface
Applications
Matière standard
Acier inoxydable 18.8
AISI 304 (1.4301)
AISI 302 (1.4310)
425°C (pointe)

315°C (continu)
- Lubrification sèche
- Cadmiage
- Argentage
- Zingage
- Etamage
Toutes applications normales dans toutes matières
Acier inoxydable spéciaux :
AISI 304L, 316, 316L, 316Ti, 321
Jusqu’à 400°C
en continu
Applications particulières
Résistance aux acides, à la corrosion, aux températures élevées - Amagnétisme
Bronze
Phosphoreux
300°C (pointe)
250°C (continu)
Cadmiage Pièces en cuivre. Bonne tenue à certains couples électrolytiques
Inconel x 750
Nc 15 Fe Nba
750°C (pointe) Argentage Centrales thermiques
Aérospatiale
Aéronautique
Turbocompresseur
Nimonic 90
Nc 20 C. 18Ti
538°C (continu)

(*) valeurs non contractuelles communiquées à titre indicatif
